Versuchsfeld und Hochdruckspeicher
PERFLAM verfügt über ein eigenes Versuchsfeld für Hochdruck-, Strömungs- und Verbrennungsversuche.
Für Versuche mit großen Gasdurchsätzen steht ein Hochdruck-Luftspeicher mit 0,8 m³ Speichervolumen, bei Bedarf erweiterbar auf 1,2 m³, und einem Speicherdruck bis 250 bar zur Verfügung.
Vorhanden sind außerdem:
- modulare Hochdruck-Rohrleitungskomponenten, Hochdruckkugelventile (DN 40, PN 320) und Hochdruck-Massenstromsensoren (DN 40 und 50) zur Anpassung der Versuchsaufbauten an unterschiedliche Aufgabenstellungen,
- 34-Liter-Hochdruckbehälter zur Speicherung und Förderung von Flüssigbrennstoff,
- Einrichtungen zur Schalldämpfung und Flammenführung,
- verschiedene Versuchsbrennkammern und Zündeinrichtungen (Hochenergiezündkerze mit 12 J Funkenenergie, Glühzündung und pyrotechnische Zündung).

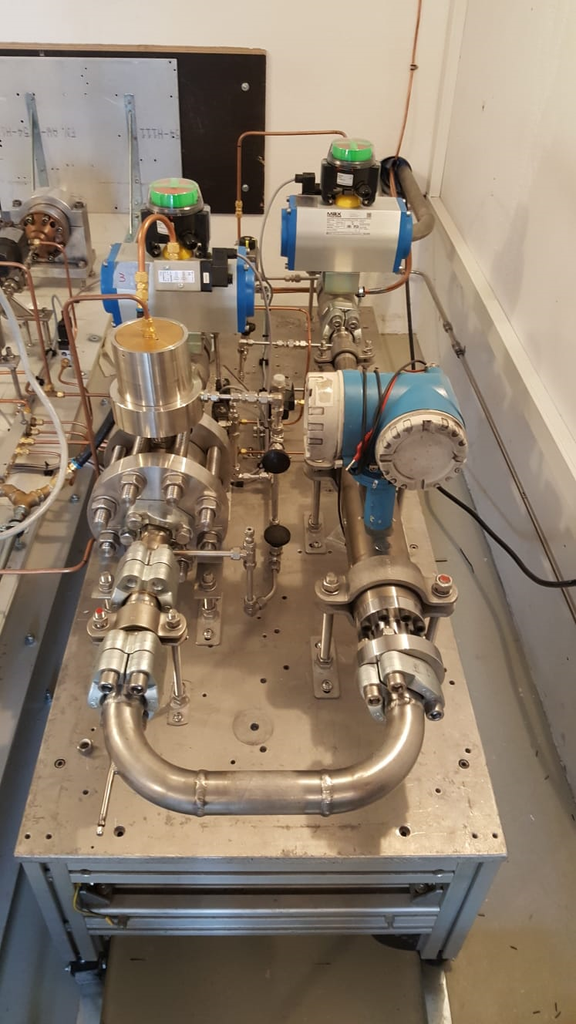

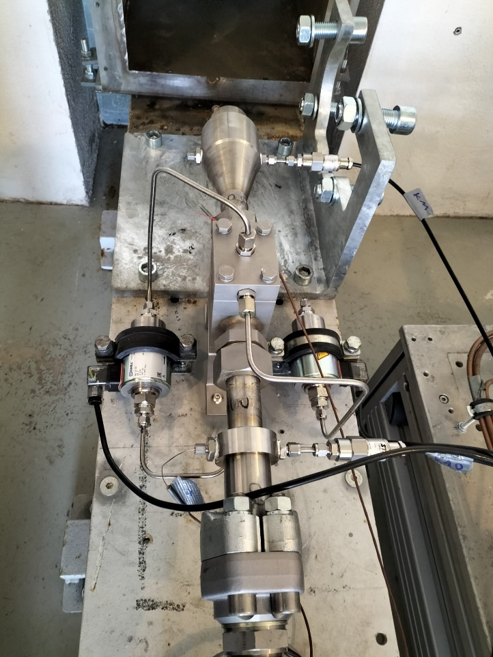

Experimentelle Versuchsaufbauten zur Untersuchung von Hochdruckarmaturen
Messtechnik und Versuchssteuerung
Für stationäre und transiente Messungen stehen modulare Messdatenerfassungssysteme von Gantner Instruments auf Basis von Q.station, e.bloxx und Q.bloxx zur Verfügung.
Erfasst werden können unter anderem:
- Druck,
- Temperatur,
- Massenstrom,
- Ventilstellungen und weitere analoge Messgrößen.
Für Druckmessungen werden unter anderem Sensoren von STS, WIKA und BD|SENSORS eingesetzt. Für die Massenstrommessung stehen Coriolis-Messsysteme von Endress+Hauser sowie Normdüsen angelehnt an ISO 9300 zur Verfügung. Für Gasmassenströme steht derzeit Messtechnik bis etwa 12 kg/s zur Verfügung.
Versuchsabläufe können SPS-gesteuert automatisiert durchgeführt werden. Hochdruck- und Verbrennungsversuche können ferngesteuert sowie mit Kameras beobachtet und aufgezeichnet werden.
