PERFLAM unterstützt die Entwicklung von Druckregelventilen für hochgespannte Gase, insbesondere bei größeren Sitzdurchmessern im Bereich 25–45 mm und großen Gasdurchsätzen. PERFLAM arbeitet dabei eng mit dem Entwickler des Ventils zusammen und übernimmt die experimentelle Untersuchung des Ventilverhaltens unter anwendungsnahen Betriebsbedingungen.
Auf Grundlage der Versuchsergebnisse werden Ursachen festgestellter Abweichungen analysiert und Vorschläge für konstruktive Änderungen und die weitere Erprobung erarbeitet. Änderungen an Ventilkomponenten können experimentell untersucht und miteinander verglichen werden.

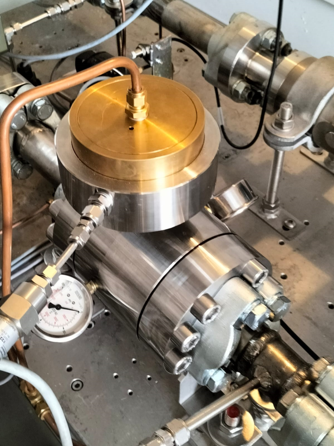

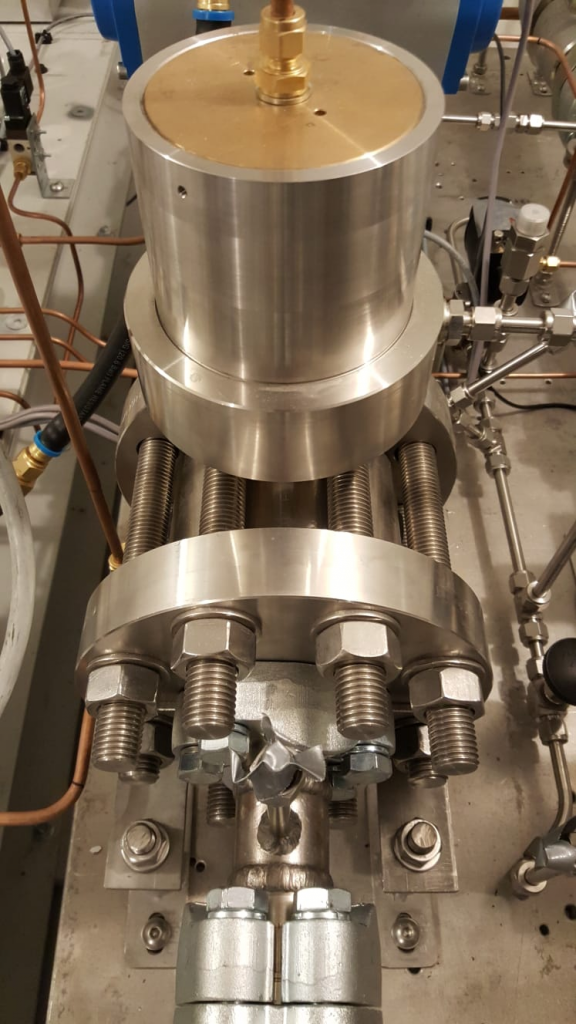

Druckregelventile im Versuchsaufbau
Untersucht werden können insbesondere:
- Regelverhalten in Abhängigkeit von Vordruck und Steuerdruck,
- Stabilität des Regelverhaltens und auftretende Schwingungen,
- Einfluss der Steuerdruckversorgung bei druckgesteuerten Druckregelventilen,
- Einfluss von Sitz- und Kegelgeometrie sowie von Dämpfungsmaßnahmen,
- Durchströmvermögen, Druckverlust und experimentelle Bestimmung von Ventilkennlinien,
- Wechselwirkungen zwischen Druckregelventil, Druckversorgung und angeschlossenem Verbrauchersystem (Nachdruckvolumen).

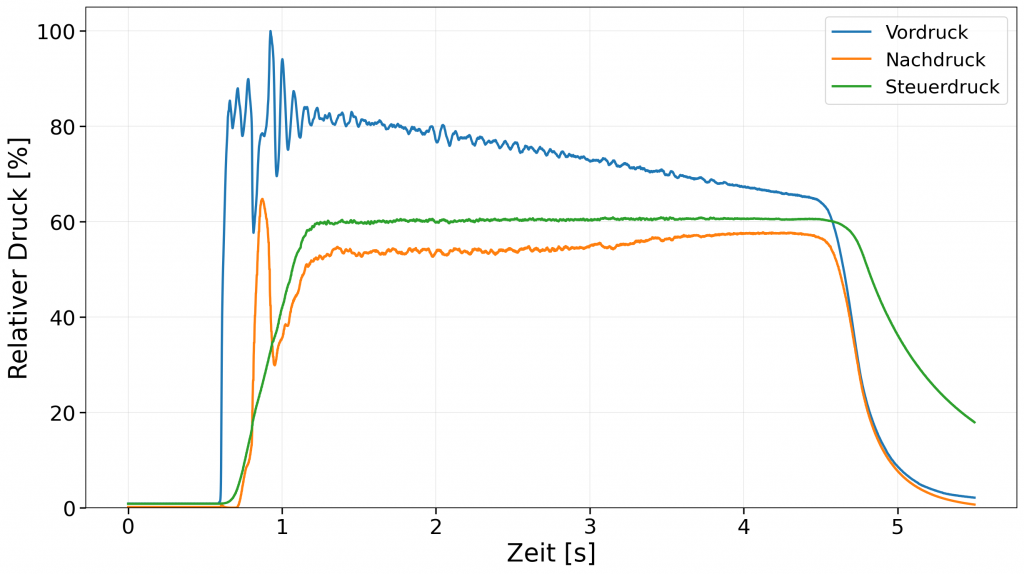

Nichtideales Regelverhalten eines Druckregelventils: anfängliches Überschwingen und bleibende Abweichung zwischen Steuer- und Nachdruck
